Nouveau projet "Battle Chess"

1) Il nous passe des trucs par la tête !!!

J'ai joué aux échecs. J'ai même un échiquier chez moi. Mais il faut bien l'avouer, faute de partenaire, je n'y joue plus.

Mais, je pense que je ferai quelques parties en ligne sur internet pour voir à quel niveau je suis... J'ai bien battu Karpov et Kasparov dans mes rêves. Je reste un piètre joueur sachant à peine comment se déplace le cavalier.

Je suis meilleur pour modéliser un jeu : les pièces et l'échiquier.

2) la modélisation :

2) 1) Un socle commun :

Pour les pièces (le Pion - la Tour - le Cavalier - le Fou - le Roi - la Reine), j'ai commencé par faire un socle commun (le piédestal).

Bon cela fut plus facile que ce à quoi je m'attendais.

Cependant, je me suis imposé une contrainte : éviter les aplombs du socle pour ne pas avoir à faire des supports à l'impression.

Pour les moins avertis en impression 3D, les supports sont des ajouts de matière par le logiciel (slicer) pour que certaines parties des objets aient des béquilles sans quoi, elles tomberaient.

Pensez à l'impression d'un homme debout les bras tendus à droite et à gauche. Et bien, sans supports, à l'impression, les bras tombent et c'est foutu !

Les supports, c'est bien mais... C'est de la matière à retirer après impression et cela ne se fait pas sans mal. De plus, en général, la pièce reste moche sans moulte retouches (découpe cutter - ponçage - et j'en passe).

2) 2) Les têtes  :

Bon pour l'instant, la modélisation des pièces (socle + tête) passe sans supports... Mais bon, je suis inquiet pour le fou. Je l'ai fait avec un bonnet à trois "branches" tombantes. Je ne suis pas sûr que ce soit ma meilleure idée... On verra !

Pour le cavalier, qui est représenté par un tête de cheval, idem la tête nécessite des supports.

La modélisation la plus difficile pour la tête aura été le cavalier représenté par une tête de cheval.

Pour la Tour, Je suis assez fier du rendu avec ses murs en "briques".

Le Roi est très couronné et la Reine avec son diadème et sa cape est prête pour le bal !

Les pions sont stylisés aussi... côté modélisation... Je suis satisfait.

3) Les pièces à contraintes particulières le Fou et le Cavalier  :

Bon là, comme je le craignais, c'est compliqué de retirer les supports du Fou et du Cavalier.

Pour le Cavalier, restent des traces... Pire pour le Fou, le bonnet casse lors que je tente de retirer les supports.

Alors, j'ai tenté de faire moi-même les supports en les modélisant (je fais des étais).



Devinez quoi, cela va comme sur des roulettes. Un petit coup de cutter pour retirer les étais et la pièce est "nickel chrome".

4) l'échiquier :

Le but c'est bien de jouer. Il nous faut donc un échiquier.

Là, c'est un peu la galère... Il va falloir sortir une dalle de 32 cm x 32 cm avec 32 cases blanches et faire ultérieurement 32 cases noires (ou brunes).

Vous l'aurez compris il y a deux hic(s)

Primo, rares sont les imprimantes 3D de plus de 30 cm x 30 cm de surface d'impression. ma surface d'impression sur la créality CR10 S PRO V2 n'est que de 30 cm x 30 cm à l'horizontal.

Secundo, imprimer toute la dalle (l'échiquier) en une fois prendrait 28 heures soit plus d'un jour.

Pour passer ces écueils, je modélise et imprime en blanc un quart de l'échiquier (16 cm x 16 cm). La dalle fera 5mm d'épaisseur sur laquelle sont modélisées les cases blanches.

Quelques photos valent mieux qu'un long discours.





Ainsi donc, je collerai les cases noires (grises) dans la dalle. l'ensemble, dalles et cases sera solidarisé par du vernis colle.

Mettrai-je les dalles sur un plexiglass... Pourquoi pas. Mais pour un rendu final digne des plus beau jeux d'échec l'échiquier aura un cadre bois.

5) Le cadre

J'ai mis beaucoup de temps à "penser" et réaliser le cadre support de l'échiquier.

Une vraie galère... J'ai collé sur trois épaisseurs deux bois plats de 5X1X200 cm entre lesquels j'ai inséré un bois de 1X1X200 cm...

Le 1 cm d'épaisseur pour glisser une plaque mousse trouvée à Cultura.

Puis j'ai découpé le bois collé à la scie à onglet (manuelle) pour faire le cadre et lasuré.

Enfin j'ai dû imprimer sur mesure (puisque j'ai la machine qui va bien) quatre coins pour solidariser le cadre et parfaire l'esthétique.

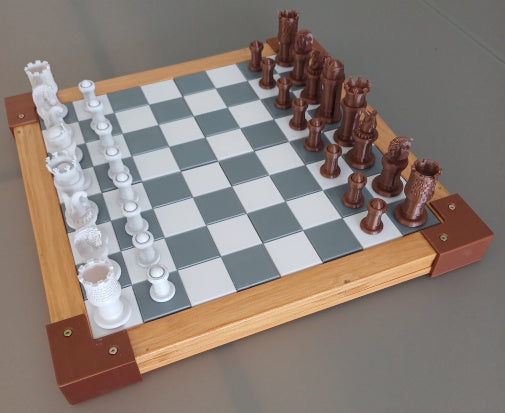

Le résultat final est-il bien ?

Le projet aura mis cinq mois à être finalisé.

 Absque sudare et labore nullum opus perfectum est.
