Je commence un nouveau défi : faire des cadres !
Bon, je faisais bien des cadres d'un seul tenant jusqu'alors. Mais ils étaient limités par la taille du plateau de mon imprimante.
1 ) D'où m'est venue cette idée de faire de grands cadres ?
J'ai eu le "malheur" de trainer à Cultura et j'y est vu de superbes puzzles.
Les puzzles encadrés, je trouve cela "classe" à placer au mur d'une chambre, d'une salle de jeux ou même pourquoi pas dans un salon !
Le puzzle en question a les dimensions suivantes 69 X 47,8 cm.
Vous allez me dire : achète des baguettes de bois, un coup de "peintoche" quatre ou cinq découpes à la scie à onglet et le tour et joué !
Alors pourquoi s'embêter avec une imprimante 3D ?
Et bien, 1ère raison, je veux faire un cadre avec un profil personnalisé et ça, à moins d'avoir un matos de dingue en menuiserie, je ne l'aurai pas avec le bois.
2ème raison, je ne veux pas peindre (ça pue).
3ème raison, je ne veux pas scier (ça salit et je n'ai pas le bon matériel pour le faire).
4ème raison, j'aime les défis et je souhaite voir si je peux faire de grands cadres avec Blender et mon imprimante Créality CR10S pro V2.
2 ) - Comment Fais-je ?
2) 1) Faire un PROFIL
Au début, je fais un profil de cadre dans Blender.
Pour cela, en mode objet, je créé un plan de 2 X 2 cm.
En mode édition, Je sélectionne l'outil couteau pour dessiner une coupe de l'arrête du haut à l'arrête du bas (ou arrête de droite). C'est là que je personnalise le cadre... Autant dire, personne n'aura le même (figure 1) !
Je ne garde que la partie du plan me sert en supprimant le point en haut à droite (figure 2).
Si la découpe s'est terminée sur l'arrête basse, il y aura la point en bas à droite à supprimer aussi.
Bon, le profil peut être modifié en ajoutant des points (sommets) sur les arrêtes du profil et en les déplaçant.
Le profil peut ainsi paraître "sec" découpé à la serpe. Pas de souci, sélectionner tous les sommets de la coupe (sans les deux extrêmes) puis dans le menus sommets sélectionner "adoucir les sommets" (figures 4 et 5).
Figure 6 est le résultat final de cette étape (pour l'instant c'est du 2D).
2) 2) Tronçon de base
Depuis la coupe, il convient d'extruder la face pour faire une pièce 3D.
Prévoir une longueur de 8 cm environ.
2) 2) 1) Les détails qui font tout (préparer la base pour accueillir la plaque de bois)
Le cadre, c'est bien mais il faut une plaque pour poser le puzzle. Idéalement, cette plaque doit faire 2 à 3 mm d'épaisseur.
De plus des trous de vis doivent être prévus pour solidariser le cadre et la plaque arrière.
Ajouter les solutions de fixation de la plaque arrière (qui peut être en bois) et de consolidation du cadre, à savoir :
- une saignée pour la plaque arrière ;
- des empreintes pour solidariser entre eux les différents tronçons du cadres ;
- les trous à intervalles réguliers pour éventuellement fixer le cadre à la plaque arrière.
2) 3) Tronçon droit
Il suffit d'ajuster en X ou Y (pas d'extrusion - changer les coordonnées des sommets) le profil à la longueur souhaitée.
Petite précaution, prendre l'empreinte et éventuellement un trou pour faire l'extension (ou le réduction).
Si le côté du cadre à faire dépasse 30 cm. Prévoir plusieurs tronçons.
Pour un côté de 35 cm. Faire deux fois 17,5 cm. Cela dépend de la dimension du plateau de l'imprimante. Le plateau de mon imprimante fait 300 X 300 X 400 mm de L X l X H.
2) 4) Les coins du cadre
Le plus difficile est de faire le coin du cadre... Allez courage !
Première partie préparer deux sections (tronçons) droites.
Placer les tronçons en tête bêche pour que les empreintes s'opposent (une vers la droite et l'autre vers la gauche) et que les saignées soient dirigées du même côté.
Créer un cube qui s'imbrique dans les deux tronçons avec un angle de 45° comme sur la figure 1 infra.
Puis, figure 2, couper les tronçons (l'un après l'autre) avec la fonction booléan de Blender.
Supprimer le cube dont nous n'avons plus utilité.
Les deux tronçons peuvent être assemblés comme sur les figures 3 et 4
Allez encore un petit effort.
Nous avons le kit suivant de 16 tronçons et une plaque de bois de vis et de cales (cales faites par impression 3D également)
Il n'y a plus qu' à assembler le tout !

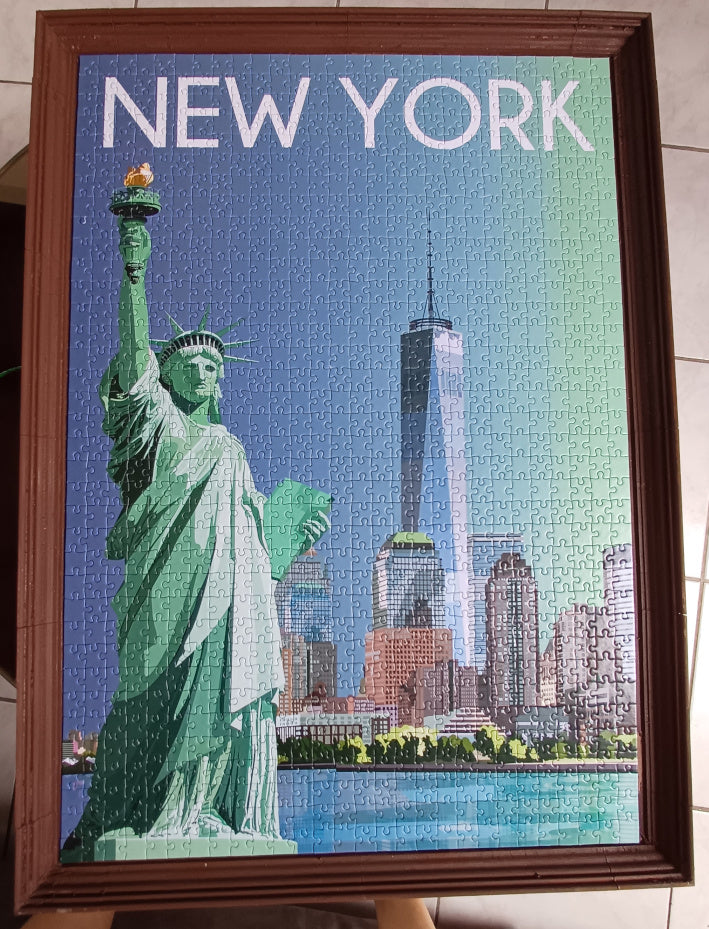

Tin tin tin !!! Il est pas beau mon puzzle de New York ?
Bon le puzzle... J'ai mis 2 semaines pour le faire... Quelle aventure !
