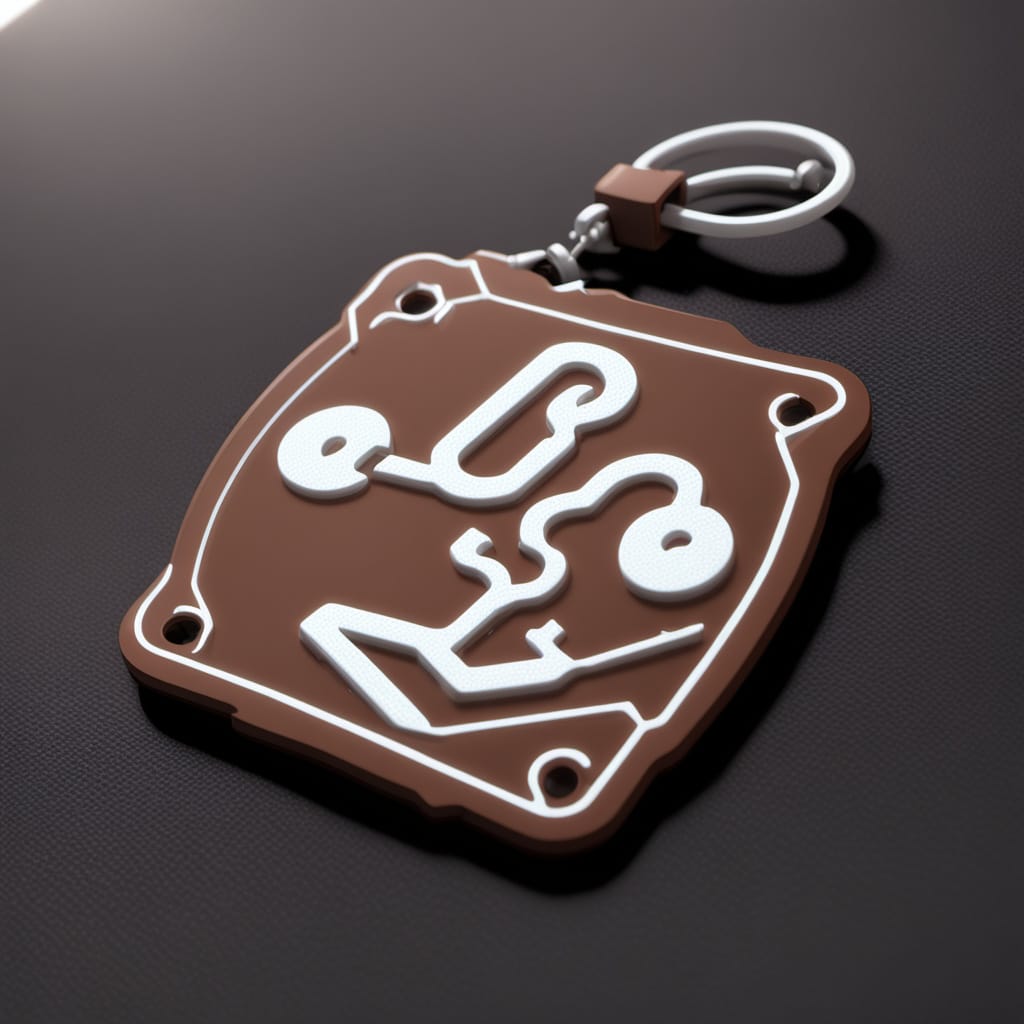

Les Porte-Clefs
Je modélise des Porte-Clefs. C'est une de mes spécialités.
Un porte-clef : c'est utile ; c'est esthétique ; c'est peu encombrant et tout le monde en a besoin, alors...
La modélisation d'un porte-clef avec Blender
Dans un premier temps, il convient de faire la base de l'objet : un rond ; une ovale souvent.
Mais cela peut être un hexagone un octogone, un carré pourquoi pas. Toute forme géométrique reste envisageable.
Mais pour mes réalisations, je privilégie les ronds et les ovales.
Une fois la base choisie je la dimensionne de 4 à 8 cm de diamètre. Huit centimètres ou plus, ce n'est plus un porte-clef, c'est un prix du salon de l'agriculture pour les vaches et les chevaux !
Les points du périmètre étant assemblés par l'appel de la forme, je crée la face puis la sélectionne pour l'extruder de quelques millimètres (épaisseur du porte-clef).
En général l'épaisseur varie de 3 à 8 mm. Dans l'exemple infra c'est 5mm. Vous pouvez le voir dans le cartouche en bas à gauche en Z
A ce niveau, nous disposons d'une plaque, sur laquelle il faut poser :
- un rebord,
- un motif
- la ou les inscriptions au verso
- une attache (non représentée dans l'article).
1) Le Rebord
Pour le rebord de la base je sélectionne la face supérieure de la base en mode édition puis de fais une insertion de faces.
Je sélectionne toutes les faces insérées et les extrude de quelques millimètres.
Puis je biseaute les faces extrudées.
2) Le motif
Pour le motif, je récupère des images ou photos. Je reproduis le contours de l'image pour faire des faces aux formes plus ou moins complexes. Les faces du motif sont extrudées de quelques millimètres. Dans l'exemple, j'ai fait une forme aléatoire.
A ce stade, il y a deux solutions pour le motif :
- soit il est plaqué sur la base (motif positif) ;
- soit il forme un empreinte sur la base (motif négatif).
Pour le motif négatif, j'utilise la fonction « booléan » par laquelle le motif « creuse » la base.
3) Le texte
Pour les inscriptions au verso de la base, j'ajoute du texte en mode objet. Pour l'exemple ce sera : "Captain_SOLO"
Le texte est ajusté : en police de caractère ; en extrusion ; en espace entre les caractères.
Puis, la base étant ronde on utilise (ou pas) les courbes NURBS en 2D pour servir de support à notre inscription. Ainsi le texte peut suivre la courbure du cercle ou de toute autre forme.
Le texte est idéalement placé au verso du porte-clef en faisant en sorte que le texte déborde dans la base de quelques millimètres en Z.
Vous pourrez voir ci dessous que le texte doit être lu à l'envers lorsque l'on regard le porte-clef côté recto. Si besoin, appliquer une rotation de 180° sur l'axe Y.
Ceci fait, le texte doit être converti en maillage.
En effet, l'empreinte du texte sur le porte-clef n'est possible qu'en mode maillage.
Le fonction boolean sera une fois encore appelée pour faire l'empreinte du texte sur la base.
En dernier, nous installons l'attache que je copie d'un porte-clef à l'autre. Non représenté.
Voilà, l'objet est là sous nos yeux ébaubis.
