La statue de la Liberté



Défi s'il en est, je me suis lancé dans la modélisation de la statue de la Liberté... Celle de New York ! Y aurait-il une autre statue de la Liberté ?

Le projet a débuté le 30 novembre 2024, il sera achevé le 29 décembre 2024 (pratiquement un mois de boulot).

Il aura fallut pas moins de 56 fichiers (56 étapes) pour finir la statue.

I ) Le modèle :

Vous vous en douterez, je n'ai pas fait la modélisation de mémoire. J'ai récupéré, onze photographies de la statue sur internet :

- quatre de base (vues de face, arrière, gauche et droite) ;

- trois vues des détails du drapé et bas de la statue ;

- une photo de la tablette ;

- trois photos de la tête.

Le sujet a, certes, été beaucoup photographié, mais les vues arrière et de gauche ne sont que de 3/4, compliquant la modélisation. Mais bon... J'y suis arrivé me semble-t-il... A vous d'en juger !

II) Pas à pas :

Premier fichier, celui du 30 novembre 2024 à 11h25' consistait à faire le corps principal du sujet (image 1 plus bas).

A cette fin, j'ai renommé "Corps" un objet cube que j'ai subdivisé en 10 parties.

Avec la vue en mode filaire, je puis voir le cube (subdivisé) et les photos de base (vues face, arrière, droite et gauche).

Je rapproche les vertex extérieurs du cube pour "épouser" grossièrement la forme du corps de la statue.

Ceci fait, sur les quatre vues, il convient d'appeler le modificateur "surface de subdivision" sur le Corps afin de sculpter l'objet (images 2 et 3). Le modificateur surface de subdivision est indispensable pour le module sculptage de Blender. Ce modificateur sera donc appelé pour tous les objets à suivre du projet.

J'ai donc sculpté le Corps puis la partie tablette (images 4 et 5). Oui, la dame objet de la statue, porte une tablette non tactile sur laquelle est inscrit une date. Nous verrons plus loin dans l'article ce qui est inscrit.

Mais, après moult tentatives, le sculptage de la tablette se révélait trop ardu.

J'ai donc "appelé" un objet de type plan (2ème objet du projet)  pour faire la tablette (image 6).

Là encore, je me suis obstiné un temps sur le 1er objet (le Corps) pour essayer de sculpter le bras gauche et la main sur la plaque...

Au bout de quelques tentatives infructueuses, je me suis rendu à l'évidence... Il faut un objet pour chaque partie de la statue.

Donc, un objet cube pour la main gauche et un objet cylindre pour le bras gauche.

A partir de là, on sculpte... on sculpte et on sculpte encore (j'en ai mal au bras) jusqu'à arriver au résultat désiré.

La main gauche aura été un calvaire à faire : surtout les doigts... Elle a été terminée tant bien que mal... Ouf !

Puis, je me suis lancé à l'assaut du drapé... Ce fut une partie redoutée du travail. Mais j'ai vraiment "kiffé" cette partie du projet. Avec les outils "dessin", le "dessin fin" puis "l'adoucir" le travail avança à grands pas (image 7).

Mais, la trêve aura été de courte durée... Vint le temps du bras droit tient donc... et au bout du bras... La main ... Le tout d'un seul tenant (un seul objet pour le bras levé et la main - le naturel est revenu au grand galop). Là encore la main aura été très difficile à finaliser. C'est une demi surprise car je pense que tous les dessinateurs et sculpteurs vous le diront : le plus dur, c'est la main (image 8).



Après un petit café bien corsé, j'ai attaqué la flamme. Bon je vais faire court, il y a beaucoup de petites pièces dans la confection de la flamme (le chandelier) : un cylindre, quatre tores principaux, une vingtaine de tores secondaires, un cercle extrudé et chanfreiné, une sphère (image 10 plus bas).

Autant vous le dire, le travail sur le chandelier (la flamme) m'aura donné des sueurs froides. En effet, j'ai dû refaire, en dernières retouches de mon oeuvre une version spéciale pour éviter l'utilisation des supports à l'impression.

Pour la statue, elle-même (pied d'estale à part), il ne nous manque que la tête et la couronne.

La tête n'aura pas posé de problèmes particuliers, sauf peut être la chevelure à l'arrière. Mais bon cela aura été relativement facile (image 14).

La couronne est composée de cercles coupés, travaillés de plans extrudés (pour les sept aiguilles)  et de fonctions "booléan" maintenant bien maîtrisées pour faire les fenêtres de la couronne : là où des privilégiés ont pu monter (images 12 et 15).

C'est bien dans cet ordre que tout a été réalisé... Vous l'aurez compris, certaines partie du projet m'ont poussé dans mes retranchements pour mener cette modélisation à son terme.

Mais cela n'était pas terminé, restait à faire le pied d'estale qui à l'image de la statue de plus de 46 mètres est carrément un bâtiment reposant lui même sur un autre bâtiment (non reproduit) : le tout faisant 93 mètres de haut environ.

Pour le pied d'estale (image 13), j'ai empilé six objets cubes dimensionnés pour façonner le bâtiment.

J'ai modélisé les pierres de parement tout autour du bâtiment (on ne les voit pas bien à l'impression - trop petite impression). Puis, j'ai fait quatre portes deux par deux avec la fonction miroir sur chaque face du pied d'estale.

II) comment imprimer ?

 Bon alors, un conseil d'ami : pensez aux surplombs lorsque vous modélisez !

Certaines étapes de la modélisation ont dû être reprises (parfois complétement) parce que l'impression avec des supports, ce n'est pas bon du tout. Les supports se retirent très difficilement voire pas du tout. Il y a un réglage des supports que je ne maîtrise probablement pas... De plus cela consomme du PLA pour rien. Alors... limitez les supports !

La première impression avec les supports automatiques fut un échec... Poubelle.

Jugez-en par vous-même :

- J'ai cassé le bras droit de ma première impression lors du retrait des supports.

- Les supports du menton de la tête de la statue fut impossible à retirer sans casser la tête.

- Idem pour les supports sur le parement du pied d'estale : impossible à retirer.



Pour mon deuxième essai, j'ai modélisé des supports... Là encore, échec, car mes supports étaient trop fins et sont tombés en cours d'impression, ça c'est la loose !!!

Aussi, me suis retroussé les manches pour reprendre toutes les parties de la statue en surplomb afin de les adapter, autant que possible à l'impression sans supports.

Ainsi, il y a aura eu travail complémentaire sur la tête, sur une toute petite partie du drapé, mais surtout sur le pied d'estale et la flamme (le chandelier).

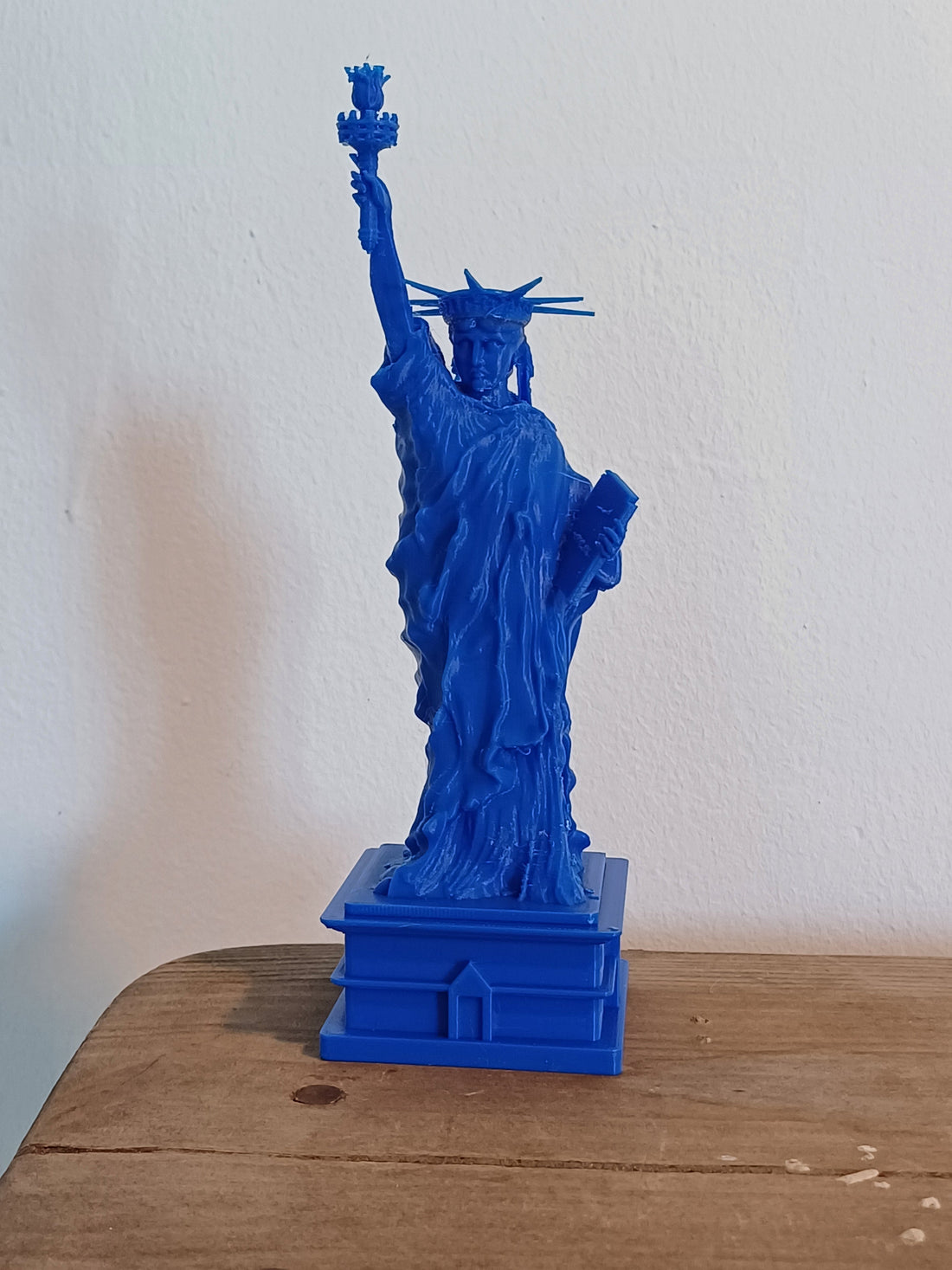

La troisième impression sera la bonne...

La statue a été imprimée en trois partie :

- la statue et la partie haute du pied d'estale (pour assise sur le plateau) avec des supports programmés (surtout pas en automatique) ;

- le pied d'estale sans support ;

- la couronne.

Un petit peu de "vernis-colle" pour assembler le tout et le tour est joué !

III) Résumé - les surprises

Ce projet, fut une expérience enrichissante à bien des égards : la méthode pour les sujets complexes ;  la technique de modélisation ; l'histoire de la statue et ses détails.

Sur ce points des détails... Saviez-vous que l'on voit les deux pieds de la statue ? Le pieds droit derrière (jambe tendue vers l'arrière) et le pied gauche dépasse légèrement du drapé devant (on voit les orteils).

Le pied droit, on peut le voir avec un peu d'attention lorsque l'on est sur le site de Liberty island. Mais le pied gauche... Ben, soit tu prends un hélicoptère (cela se fait beaucoup) pour le voir, soit tu braves la sécurité  pour monter sur le pied d'estale (2ème solution sérieusement déconseillée).

Sur la tablette, il y a une inscription, une date avec les chiffres romains :
